ประสิทธิภาพของตะแกรงเลี้ยวเบนแบบมีกฎเกณฑ์เป็นพารามิเตอร์สำคัญที่กำหนดประสิทธิภาพในการใช้งานด้านออพติคอลต่างๆ ในฐานะซัพพลายเออร์ที่เชื่อถือได้สำหรับตะแกรงเลี้ยวเบนแบบควบคุม ผมรู้สึกตื่นเต้นที่จะเจาะลึกแนวคิดเรื่องประสิทธิภาพตะแกรง สำรวจปัจจัยที่มีอิทธิพล และนำเสนอผลิตภัณฑ์คุณภาพสูงของเรา
ทำความเข้าใจกับกริดการเลี้ยวเบนแบบมีกฎ
ตะแกรงเลี้ยวเบนแบบมีกฎเป็นส่วนประกอบทางแสงที่มีชุดของร่องหรือเส้นขนานที่มีระยะห่างใกล้เคียงกันบนพื้นผิว เมื่อแสงกระทบกับตะแกรง มันจะถูกหักเหออกเป็นหลายลำดับตามสมการของตะแกรง (d\sin\theta = m\lambda) โดยที่ (d) คือค่าคงที่ของตะแกรง (ระยะห่างระหว่างการพิจารณาตัดสินที่อยู่ติดกัน) (\theta) คือมุมการเลี้ยวเบน (m) คือลำดับของการเลี้ยวเบน และ (\lambda) คือความยาวคลื่นของแสง
ประสิทธิภาพตะแกรงคืออะไร?
ประสิทธิภาพตะแกรงหมายถึงอัตราส่วนของพลังงานแสงที่เลี้ยวเบนในลำดับเฉพาะต่อพลังงานแสงตกกระทบ เป็นการวัดประสิทธิภาพของตะแกรงที่สามารถนำแสงไปสู่ลำดับการเลี้ยวเบนที่ต้องการได้ ตะแกรงประสิทธิภาพสูงมีความจำเป็นสำหรับการใช้งานต่างๆ เช่น สเปกโทรสโกปี การควบคุมลำแสงเลเซอร์ และการสื่อสารด้วยแสง เนื่องจากตะแกรงเหล่านี้สามารถเพิ่มปริมาณแสงสำหรับการวิเคราะห์หรือการใช้งานได้สูงสุด
ปัจจัยที่ส่งผลต่อประสิทธิภาพตะแกรง
รูปร่างร่อง
รูปร่างของร่องบนพื้นผิวตะแกรงมีผลกระทบอย่างมากต่อประสิทธิภาพ ตะแกรงที่มีร่องลุกโชนได้รับการออกแบบมาเพื่อรวมแสงไปยังลำดับการเลี้ยวเบนที่เฉพาะเจาะจง มุมเปลวไฟถูกเลือกอย่างระมัดระวังเพื่อเพิ่มประสิทธิภาพสำหรับความยาวคลื่นและลำดับการเลี้ยวเบนเฉพาะ ตัวอย่างเช่น ตะแกรงที่ลุกโชนสามารถกำหนดทิศทางแสงตกกระทบส่วนใหญ่ไปยังการเลี้ยวเบนลำดับที่หนึ่ง ซึ่งมักจะเป็นลำดับที่มีประโยชน์มากที่สุดในการใช้งานหลายๆ อย่าง
ความยาวคลื่นของแสง

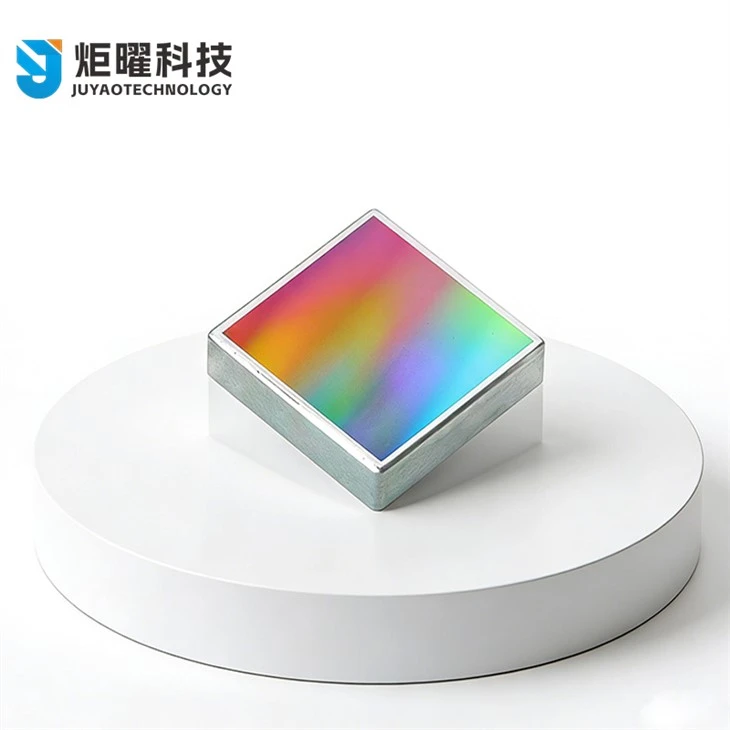

ประสิทธิภาพของตะแกรงจะแตกต่างกันไปตามความยาวคลื่นของแสงที่ตกกระทบ การออกแบบตะแกรงที่แตกต่างกันได้รับการปรับให้เหมาะสมสำหรับช่วงความยาวคลื่นเฉพาะ ตัวอย่างเช่น ตะแกรงที่ออกแบบมาสำหรับสเปกตรัมที่มองเห็นอาจทำงานได้ไม่ดีในบริเวณอินฟราเรดหรืออัลตราไวโอเลต บริษัทของเรานำเสนอตะแกรงที่หลากหลายซึ่งปรับให้เหมาะสมกับความยาวคลื่นที่แตกต่างกัน เช่นตะแกรงเลเซอร์กำลังสูง 950l/mm 800nmซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ 800 นาโนเมตร
มุมเกิดเหตุ
มุมที่แสงตกกระทบตะแกรงก็ส่งผลต่อประสิทธิภาพเช่นกัน มุมตกกระทบที่เหมาะสมที่สุดเพื่อประสิทธิภาพสูงสุดมักเกี่ยวข้องกับมุมลุกโชนของตะแกรง การเบี่ยงเบนไปจากมุมที่เหมาะสมที่สุดนี้อาจส่งผลให้ประสิทธิภาพลดลง ในการใช้งานจริง สิ่งสำคัญคือต้องจัดตำแหน่งแหล่งกำเนิดแสงและตะแกรงอย่างระมัดระวังเพื่อให้แน่ใจว่ามุมตกกระทบอยู่ภายในช่วงที่เหมาะสมที่สุด
ความหนาแน่นของตะแกรง
จำนวนการพิจารณาคดีต่อความยาวหน่วยหรือความหนาแน่นของตะแกรงเป็นอีกปัจจัยสำคัญ ตะแกรงความหนาแน่นที่สูงกว่าสามารถให้ความละเอียดสเปกตรัมที่ดีกว่า แต่อาจมีประสิทธิภาพต่ำกว่าในบางกรณี กลุ่มผลิตภัณฑ์ของเราประกอบด้วยตะแกรงที่มีความหนาแน่นต่างกัน เช่นตะแกรงควบคุมระนาบ 1800l/mm 210nm - 720nmและตะแกรงควบคุมระนาบ 1200l/mm 210nm - 1060nทำให้ลูกค้าสามารถเลือกตะแกรงที่เหมาะสมกับความต้องการเฉพาะของตนเองได้มากที่สุด
การวัดประสิทธิภาพตะแกรง
มีหลายวิธีในการวัดประสิทธิภาพตะแกรง วิธีการทั่วไปวิธีหนึ่งคือการใช้สเปกโตรมิเตอร์เพื่อวัดความเข้มของแสงตกกระทบและแสงที่หักเหตามลำดับที่ต้องการ เมื่อเปรียบเทียบความเข้มเหล่านี้ จะสามารถคำนวณประสิทธิภาพได้ อีกวิธีหนึ่งเกี่ยวข้องกับการใช้แหล่งกำเนิดเลเซอร์และมิเตอร์วัดกำลังเพื่อวัดกำลังของเหตุการณ์และการเลี้ยวเบนของแสง
การใช้งานตะแกรงประสิทธิภาพสูง
สเปกโทรสโกปี
ในสเปกโทรสโกปี ตะแกรงประสิทธิภาพสูงจะถูกนำมาใช้เพื่อกระจายแสงไปตามความยาวคลื่นของส่วนประกอบ เพื่อให้สามารถวิเคราะห์องค์ประกอบทางเคมีของตัวอย่างได้ ตะแกรงประสิทธิภาพสูงช่วยให้มั่นใจได้ว่ามีแสงเพียงพอสำหรับการวัดที่แม่นยำ
พวงมาลัยลำแสงเลเซอร์
สำหรับการใช้งานบังคับเลี้ยวด้วยลำแสงเลเซอร์ ตะแกรงสามารถใช้เพื่อเปลี่ยนเส้นทางลำแสงเลเซอร์ด้วยความแม่นยำสูง ตะแกรงประสิทธิภาพสูงสามารถลดการสูญเสียพลังงานเลเซอร์ในระหว่างกระบวนการบังคับเลี้ยว ส่งผลให้การควบคุมลำแสงมีประสิทธิภาพและประสิทธิผลมากขึ้น
การสื่อสารด้วยแสง
ในระบบการสื่อสารด้วยแสง ตะแกรงจะใช้สำหรับการแบ่งมัลติเพล็กซ์ความยาวคลื่น (WDM) ตะแกรงประสิทธิภาพสูงสามารถช่วยแยกและรวมความยาวคลื่นแสงที่แตกต่างกัน ทำให้สามารถรับส่งข้อมูลด้วยความเร็วสูงได้
ความมุ่งมั่นของเราต่อคุณภาพ
ในฐานะซัพพลายเออร์ของตะแกรงเลี้ยวเบน เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงแก่ลูกค้าของเรา ตะแกรงของเราผลิตขึ้นโดยใช้เทคนิคขั้นสูงเพื่อให้แน่ใจว่ามีรูปทรงร่องที่แม่นยำและพื้นผิวคุณภาพสูง นอกจากนี้เรายังดำเนินการทดสอบการควบคุมคุณภาพอย่างเข้มงวดเพื่อรับประกันประสิทธิภาพและประสิทธิภาพของตะแกรงของเรา
ติดต่อเราเพื่อจัดซื้อจัดจ้าง
หากคุณอยู่ในตลาดสำหรับตะแกรงเลี้ยวเบนที่มีกฎคุณภาพสูง เราขอเชิญคุณติดต่อเราเพื่อขอรับการจัดซื้อ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกตะแกรงที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ ไม่ว่าคุณจะต้องการตะแกรงสำหรับการวิจัย อุตสาหกรรม หรือเชิงพาณิชย์ เรามีผลิตภัณฑ์และความเชี่ยวชาญที่ตรงตามความต้องการของคุณ
อ้างอิง
- เกิด, M. , และ Wolf, E. (1999) หลักการทัศนศาสตร์: ทฤษฎีแม่เหล็กไฟฟ้าของการแพร่กระจาย การรบกวน และการเลี้ยวเบนของแสง สำนักพิมพ์มหาวิทยาลัยเคมบริดจ์.
- ฮัตลีย์ เอ็มซี (1982) ตะแกรงเลี้ยวเบน สำนักพิมพ์วิชาการ.
- โลเวน อีอีจี และโปปอฟ อี. (2005) ตะแกรงเลี้ยวเบนและการใช้งาน ซีอาร์ซี เพรส.
